一、 编制依据：

 1、《建筑施工高处作业安全技术规范》JGJ81-91

 2、北京市《建筑施工安全检查标准》实施细则。

 3、现场平面布置情况及施工图。

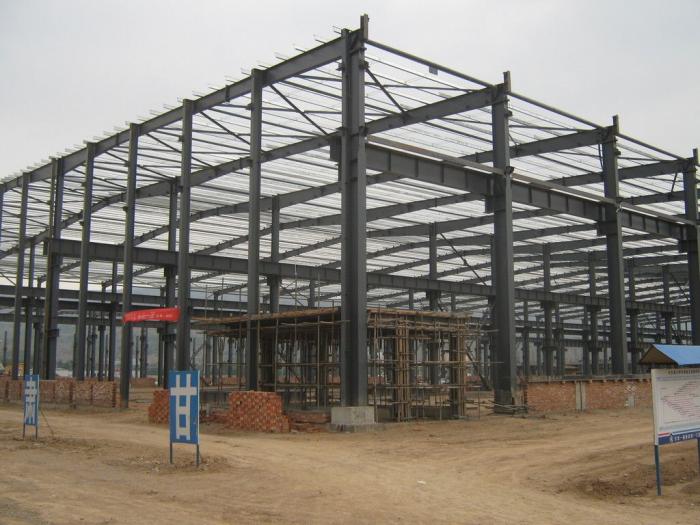

 二、工程概况  本工程结构形式为独立柱框架结构，耐火等级为一级，建筑面积为3860㎡，长度90米，宽为36米，最高檐口高度为10.25米，

 三、安装前的准备

（1）建立钢结构测量控制网：根据土建提供的测量控制点，在工程施工前引测控制点，布设钢结构测量控制网，将各控制点做成永久性的坐标桩和水平基准点桩，并采取保护措施，以防破坏。

（2）根据土建提供的基准点，进行钢结构基准线和轴线的放线和测量。

（3）基础验收和交接，与土建单位进行基础验收和交接，并做好交接记录。 A 根据钢筋混凝土结构施工提供的基础验收合格资料进行现场复测，并将基础施工提供的轴线、标高及轴线、标高的基准点标划出，做好记录。  B 对预埋件、预埋螺栓及支承支座的具体位置复核，并对照钢结构施工规范和设计内容检测，提出修改措施。  C 在符合安装要求的钢筋混凝土支座上，弹出安装基准线。

（4）根据现场的情况和吊装特点，进行堆场布置，以减少现场倒运，加快作业速度。

（5）对运输中变形的构件，在安装前在地面修复完毕，减少高空作业。修复时，以火焰矫正和千斤顶矫正为主，尽可能较少噪声对周围人员的影响。

 四、钢结构安装测量

根据本工程的结构特点，钢结构安装主要分为钢柱吊装、钢架梁吊装和吊车梁吊装等阶段，钢结构安装测量工作贯穿于整个吊装过程中。

（1）平面轴线控制  为了使钢结构与基础土建结构顺利衔接，钢结构吊装与基础土建结构施工使用同一个平面控制网。以土建基础施工平面控制网测设各定位轴线于基础顶面，并弹成墨线，做出醒目的标志。测距相对中误差应不大于1/30000，测角中误差不大于5″。

（2）高程控制  为使钢结构与土建结构顺利衔接，钢结构吊装与土建结构施工使用同一个高程控制系统。在土建的基础结构施工完后，以土建结构施工高程控制基准点为起点，测量各钢柱预埋件标高，采用钢垫铁垫至柱底标高。钢架梁的就位标高采用水准仪和钢尺传递。

（3）钢结构吊装测量

 (4）钢柱吊装测量  钢柱吊装就位后，利用临时固定钢柱用的缆风绳将钢柱调垂直。在钢柱垂直度调整过程中，采用两台互成90°架设的经纬仪进行监测，以掌握钢柱垂直度的情况。提供数据供调整人员使用。钢柱垂直度偏差不仅要在规范允许的偏差内，而且应尽可能小些，以保证钢架梁就位的准确。

(5）钢架梁吊装测量 钢架梁拼装过程中的测量：  钢架梁制作在工厂进行，根据设计图，每榀钢架梁段制作，运到现场后，在吊装前将分段钢架梁拼装成吊装单元进行吊装
